اسپید مانیتور
اسپید مانیتور سری 6000

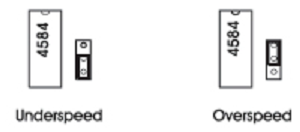

این دستگاه برای کنرل نظارت حرکت وسیله متحرک مثل نوار نقاله بکار می رود . اسپید مانیتور در دو حالت زیر قابل استفاده است :
Over speed
Under speed
عملکرد دستگاه
سنسور متصل به این دستگاه پالسهایی متناسب با سرعت متحرک دریافت و به اسپیدمانیتور منتقل می کند . فرکانس این پالس ها با مقدار تنظیم شده دستگاه مقایسه شده و در صورت عدم تطابق ، خروجی اسپید مانیتور تغییر حالت می دهد .
حالت over speed
اگر سرعت متحرک بیش از سرعت تنظیم شده باشد ، رله خروجی قطع خواهد شد .
حالت under speed
اگر سرعت متحرک کمتر از سرعت تنظیم شده باشد ، رله خروجی قطع خواهد شد .

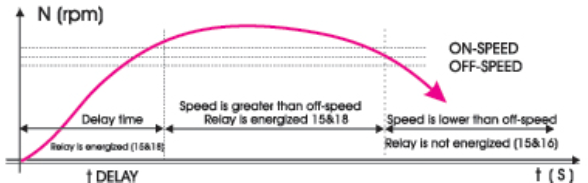

شکل زیر منحنی عملکرد اسپید مانیتور را در حالت under speed نشان می دهد :
توجه :
هنگامی که اسپید مانیتور در حالت under speed شروع به کار می کند . ابتدا رله خروجی به مدت Td ثانیه در حالت وصل می ماند . مقدار Td توسط پتانسیومتر روی پانی از 0 تا 45 ثانیه قابل تغییر می باشد .
محدوده تنظیم سرعت
محدوده تنظیم سرعت درسه حالت مختلف به صورت زیر می باشد :
نشان دهنده های اسپید مانیتور
LED قرمز : نشان دهنده پالس ورودی
LED سبز : نشان دهنده رله خروجی
